产品简介：

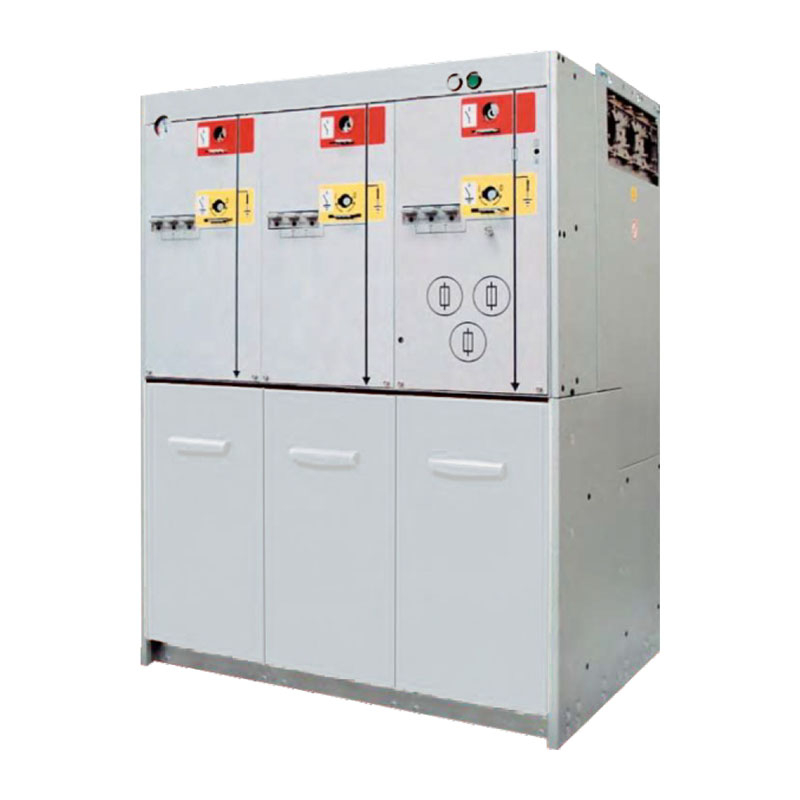

RMSYS-12、24（T）系列SF6气体全封闭全绝缘环网开关设备是本公司自主研发的一种在电力系统中使用SF6气体作为绝缘介质的设备，主要用于12kV电力系统的高压开关设备和变压器的保护。
产品描述：
本开关柜采用真空灭弧，采用SF6气体绝缘。
本产品将真空断路器、隔离开关等开关设备安装在密闭的不锈钢箱体中，一次回路密封在气箱内。
箱体内充以低压力的SF6气体作为绝缘介质，并在气箱上装设气体压力表监测箱体内的气压情况。
气箱上装有观察窗，可以观察到隔离开关的触头位置。
产品特点：
采用真空灭弧，SF6气体绝缘；
高压带电部分全部密封在不锈钢气箱内，主回路不受外部环境的影响；
结构紧凑体积小、可安装在空间受限的场合；
操作面板清晰、简单易懂，便于识别和操作；
具有完善的机械及电气联锁，可有效得避免误操作；
模块化设计，可根据不同方案进行扩展。
技术参数：
|
项目 |
单位 |
负荷开关柜 |
断路器柜 |
组合电器柜 |
|
额定电压 |
kV |
12 |
||
|
额定电流 |
A |
630 |
630 |
熔断器的电流 |
|
额定频率 |
Hz |
50 |
||
|
1min工频耐压（有效值）（相间、对地/断口） |
kV |
42/48 |
||
|
雷电冲击耐压（峰值）（相间、对地/断口） |
kV |
75/85 |
||
|
额定短路开断电流 |
kA |
-- |
20 |
20、25、31.5 |
|
额定短路关合电流（峰值） |
kA |
50 |
50 |
-- |
|
额定短时耐受电流及持续时间 |
kA /4s |
20 |
20 |
-- |
|
额定充气压力（20℃表压） |
MPa |
0.04 |
||
|
年漏气率 |
|
≤0.01% |
||
|
充气壳体防护等级 |
|
IP67 |
||
|
柜体防护等级 |
|
IP4X |
||
|
内部电弧等级 IAC A(FLR) |
kA/1s |
25 |
||
|
项目 |
单位 |
负荷开关柜 |
断路器柜 |
组合电器柜 |
|
额定电压 |
kV |
24 |
||
|
额定电流 |
A |
630 |
630 |
熔断器的电流 |
|
额定频率 |
Hz |
50Hz |
||
|
1min工频耐压（有效值）（相间、对地/断口） |
kV |
65/79 |
||
|
雷电冲击耐压（峰值）（相间、对地/断口） |
kV |
125/145 |
||
|
额定短路开断电流 |
kA |
-- |
20 |
20、25、31.5 |
|
额定短路关合电流（峰值） |
kA |
20 |
20 |
-- |
|
额定短时耐受电流及持续时间 |
kA /4s |
20 |
20 |
-- |
|
额定充气压力（20℃表压） |
MPa |
0.04 |
||
|
年漏气率 |
|
≤0.01% |
||
|
充气壳体防护等级 |
|
IP67 |
||
|
柜体防护等级 |
|
IP4X |
||
|
内部电弧等级 IAC A(FLR) |
kA/1s |
20 |
||
