产品简介：

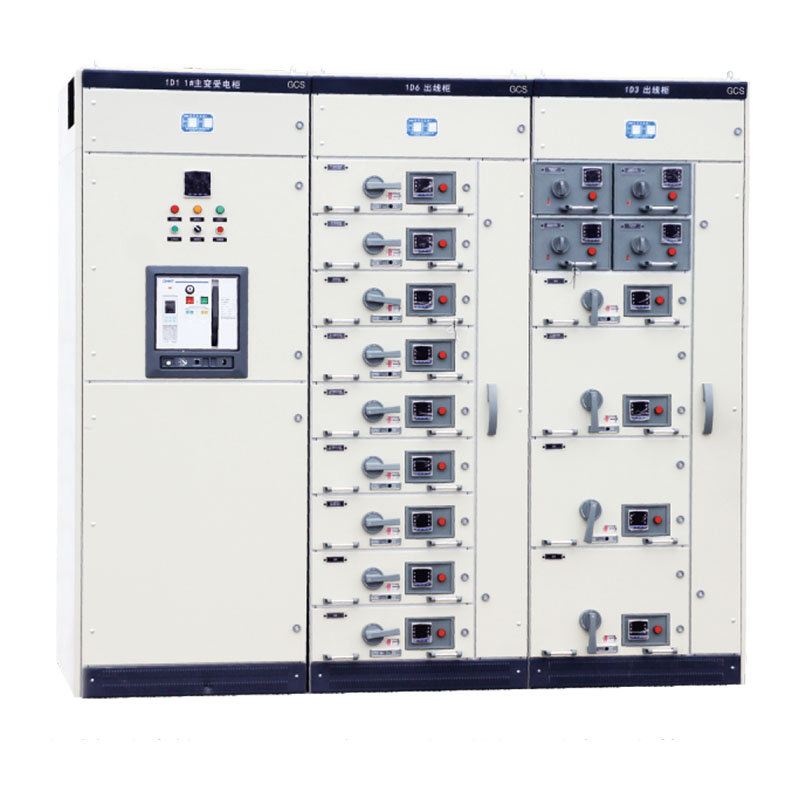

GCS低压抽出式开关柜适用于发电厂、变电站、厂矿企业等电力用户交流50Hz，额定工作电压380V的配电系统，作为动力，照明及配电设备的电能转换，分配与控制之用。
产品描述：
GCS低压抽出式开关柜主要由柜体、万能式断路器、塑料外壳式断路器、交流接触器、热过载继电器、母线、N母线、PE母线、绝缘导线、母线夹（框）、绝缘支撑条、主电路接插件等组成。柜体面板采用1.5mm厚冷轧钢板弯制焊接而成，柜架采用C型钢螺栓拼装而成。
产品特点：
GCS低压抽出式开关柜主构架采用C型钢螺栓拼装而成，内部安装灵活方便；
主构架装配形式设计分为全组装式结构和部份(侧框和横梁)焊接式结构两种；
开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立；
水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，具备高短路强度能力；
电缆隔室的设计使电缆上下进出均十分方便。
技术参数：
|
项目 |
单位 |
技术参数 |
|
额定电压 |
V |
380、400 |
|
额定频率 |
Hz |
50 |
|
额定绝缘电压 |
V |
690 |
|
配电母线电流额定电流 |
A |
400～1250 |
|
主母线电流额定电流 |
A |
1600～4000 |
|
配电母线的额定短时耐受电流 |
kA |
50 |
|
主母线的额定短时耐受电流 |
kA |
80 |
